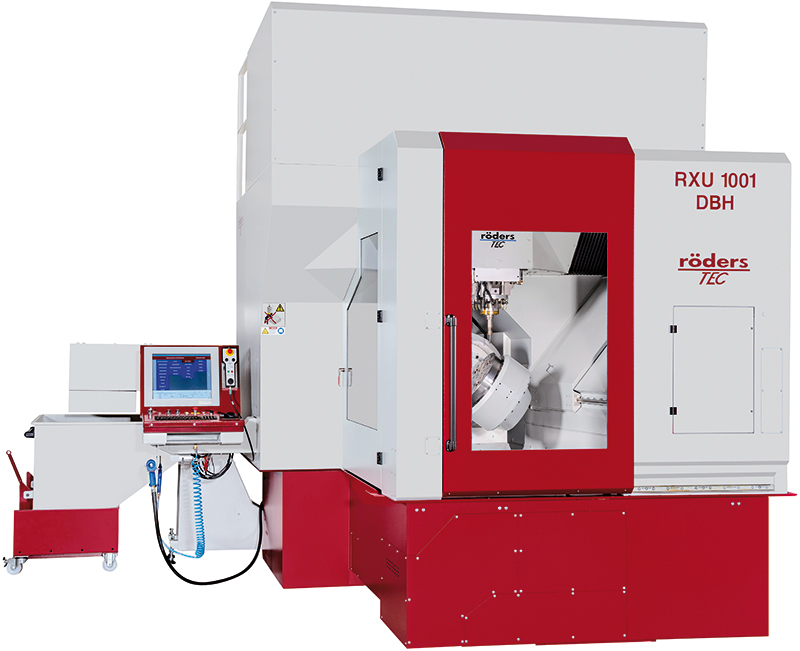

RXU1001DBH – QUADROGUIDE®
Spezialmaschine für beidseitige Bearbeitung von BLING-Rädern und ähnlichen Werkstücken in einer Aufspannung
- QUADROGUIDE® für hohe Stabilität und Dynamik
- Alle Achsen mit Direktantrieben
- Spindeln abhängig vom zu bearbeitenden Material wählbar, bis 101 Nm (S1)
| Technische Daten | |
|---|---|
| Arbeitsraum | 800 mm x 855 mm x 500 mm |
| Schwenkbereich | + 45 / — 195 Grad, andere auf Anfrage |
| Drehbereich | nahezu beliebig |
| Tischgröße | 355 mm rund mit integriertem 4‑fach-Schnellspannsystem, andere auf Anfrage |
| Werkstückgewicht | max. 300 kg |
| Vorschub | 0–60.000 mm/min |
| Frässpindel (Standard) | 36.000 Upm, 15 kW, HSK E50, max. Werkzeugdurchmesser 20 mm (andere auf Anfrage) |
| Werkzeugwechsler | 24 (Rondell – hauptzeitparallel bestückbar), optional 40 oder mehr Plätze (Kettenwechsler hauptzeitparallel bestückbar) integrierter Werkzeugmesslaser |
| Späneentsorgung | mit 2 Schnecken in Spänekasten hinter der Maschine, optional mit zusätzlichem Späneförderer |
| Maschinengewicht | ~21,0 t |
| Platzbedarf | B 3500 mm x L 5300 mm x H 3550 mm |

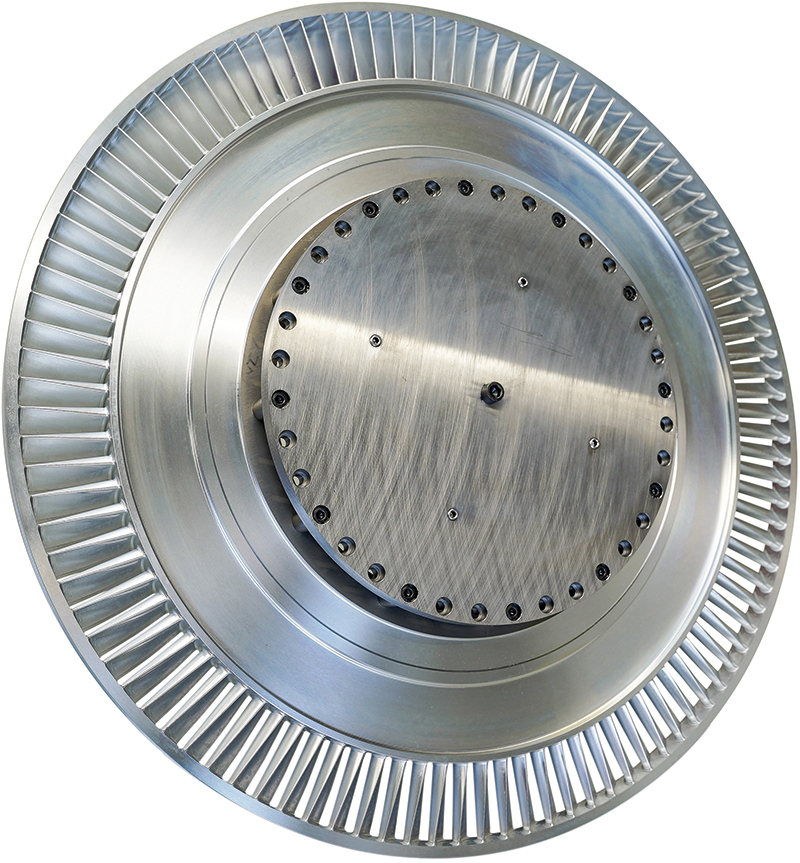

- Spezielle Geometrie und Aufspannmöglichkeit von BLING-Rädern an der Drehschwenkeinheit für eine beidseitige Bearbeitung der BLING-Räder
- Großer Schwenkbereich +45° bis ‑195°
- Kein Gegenlager um Zugänglichkeit in Taschen
in beliebigen Achsstellungen zu ermöglichen - Verstärkte A‑Achse für erhöhte Stabilität
der einseitig aufgehängten C‑Achse - Einmessen der Maschinengeometrie mit spezieller Röders 5‑Achs-Geometriekompensation für höchste Genauigkeit auch bei langen Bearbeitungen
- Hochauflösende optische Geber in allen Achsen
- Leistungsstarke verschleißfreie Direktantriebstechnik in allen Achsen
- Hochgenaue Temperierung der Maschinenelemente für hohe Geometriestabilität
