Schleifen, insbesondere Koordinatenschleifen
Spritzgussform für Handylinsen
In den 24 runden Kavitäten mit 7,950 mm Solldurchmesser und 30 mm Tiefe beträgt die maximale Rundheitsabweichung 0,0005 mm.
Schnittstempel für Joghurtbecherdeckel
Die Schnittkante für die Aluminiumfolie wurde durch Koordinatenschleifen mit einer maximalen Konturabweichung von 0,0006 mm fertigbearbeitet.
2 m lange Grundplatte für Folgeverbundwerkzeug
Schruppen, Vorschlichten und Koordinatenschleifen in einer Aufspannung auf RXU2000

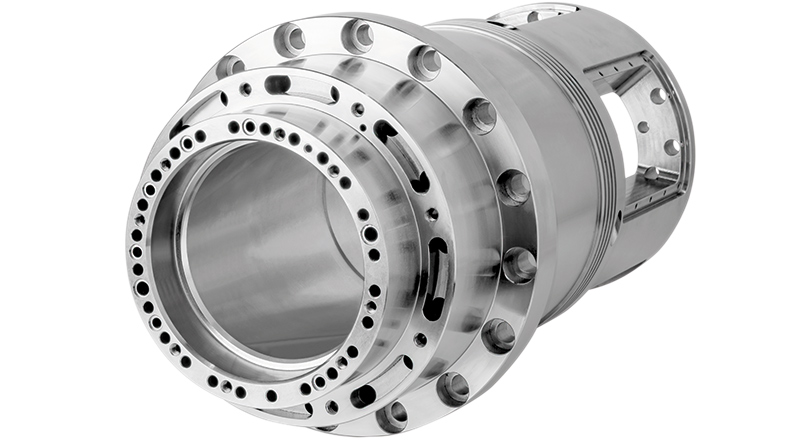

Die Kombination Fräsen und Schleifen führt zu hoher Präzision in der Teilefertigung insbesondere bei Rundschleifaufgaben, auch mit größeren Schleifscheiben.
Schnittstempel
Mit Koordinatenschleifen hergestellte Toleranz < 1,0 µm auf voller Höhe

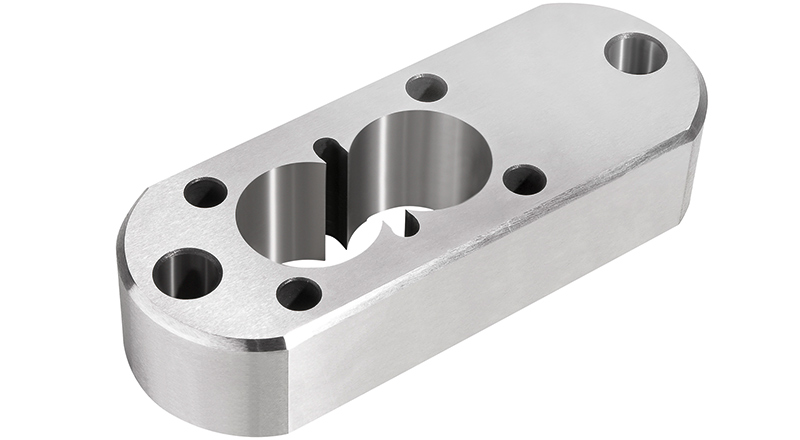

Gehäuse für Hydraulikpumpe
Lage und Rundheit der „Doppelbohrung“ wurden mit einer Toleranz von weniger als 1,0 µm durch Koordinatenschleifen hergestellt

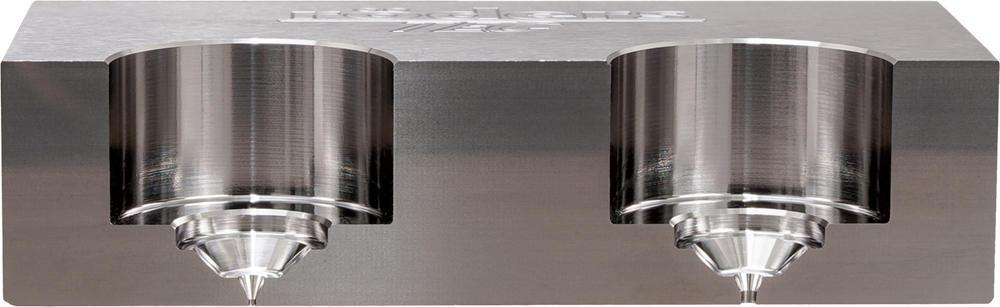

Düsensitz für Heißkanaldüsen
Rundheit < 0,001 mm, Konzentrizität < 0,002 mm
Kurvenrad
Ra 0,02 µm
Zahnrad für Zahnradpumpe
Schnittwerkzeug
Fräsen des gesamten Werkstücks
5‑Achs-Schleifen der Schnittkante

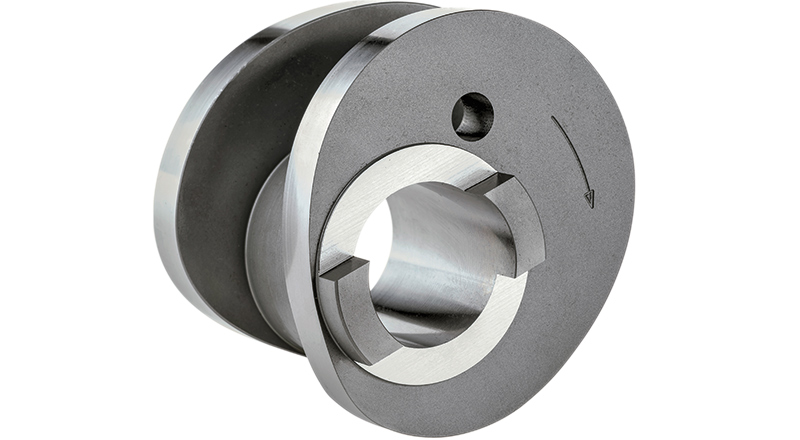

Nockenwellen
Kombinierter Schneid- und Umformstempel
Deckfläche durch HSC-Fräsen bearbeitet,
Bohrung koordinatengeschliffen, Rundheit < 0,5 µm
