RPT450 / RPT450DS
- Für kleine Werkstücke, auch in 5‑Achsmaschinen mit kräftigem Spannfutter für schwingungsfreie Bearbeitung
- Größte Spindel mit HSK E40-Schnittstelle
- Fräsen, Schleifen und Messen sowie alle Schmierstoffe möglich

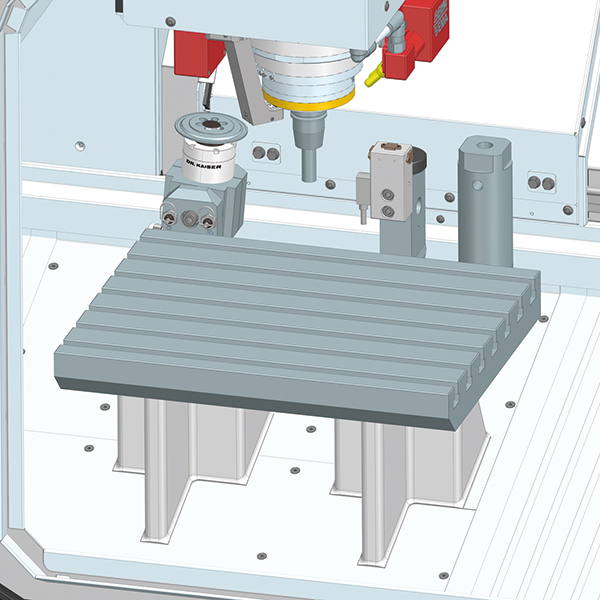

Die 3‑achsige RPT450 ist für den Einsatz von EROWA UPC-Paletten geeignet. Zusatzaggregate z.B. für das Schleifen sind neben dem Maschinentisch angeordnet.

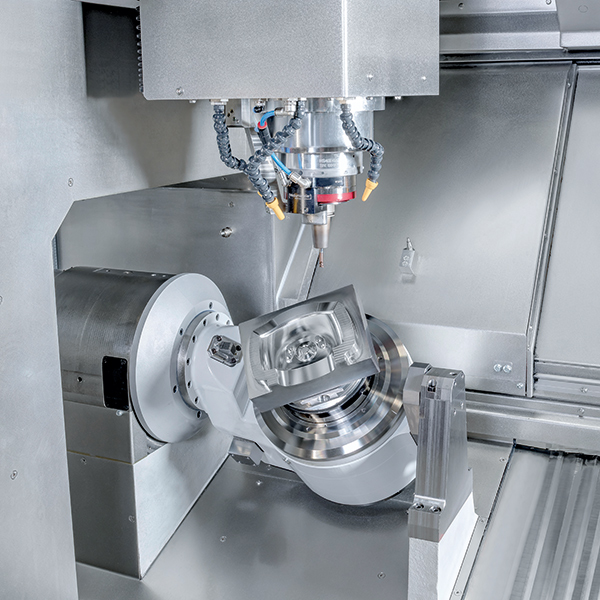

Bei der 5‑achsigen RPT450DS werden evtl. benötigte Zusatzaggregate z.B. für das Schleifen an der A‑Achse befestigt.
| Technische Daten | RPT450 | RPT450DS |
|---|---|---|
| Arbeitsraum | 470 mm x 490 mm x 280 mm | 370 mm x 490 mm x 280 mm |
| Schwenkbereich | – | +/- 115 Grad |
| Drehbereich | – | nahezu beliebig |
| Tischgröße | 450 mm x 360 mm, T‑Nuten 14 mm | 250 mm rund |
| Spannfutter | Erowa UPC / System 3R Dynafix / Parotec Power Grip 160 | Erowa ITS148 PowerChuck / System 3R Magnum / Parotec Power Grip 160 |
| Werkstückgewicht | max. 200 kg | max. 30 kg |
| Vorschub | 0–60.000 mm/min | 0–60.000 mm/min |
| Frässpindel (Standard) | 42.000 Upm, 15 kW, HSK E40, max. Werkzeugdurchmesser 16 mm, andere auf Anfrage | |
| Werkzeugwechsler | 31 oder 75 Plätze für HSK E40, optional größere Wechsler verfügbar, integrierter Werkzeugmesslaser | |
| Späneentsorgung | mit 1 Schnecke in Spänekasten oder optional mit zusätzlichem Späneförderer oder Spänewanne | |
| Maschinengewicht | ~8,0 t | ~8,0 t |
| Platzbedarf | B 2835 mm x L 2700 mm x H 2720 mm | B 2835 mm x L 2700 mm x H 2720 mm |
