RXU2000/ RXU2600

RXP2000 / RXU2600

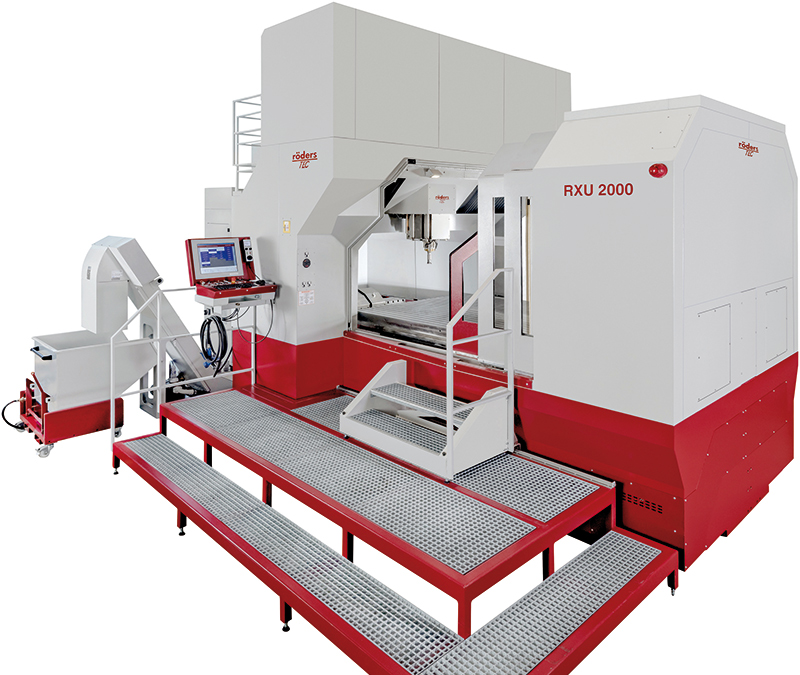

RXU2000
  • Die RXU2000 und die RXU2600 gibt es jeweils in 2 Ausfüh­rungen, mit mehr quadra­ti­schem oder eher länglichem Tisch
  • Mit der Option Tempe­rierung des Arbeits­raumes können hochpräzise Bearbei­tungen auch von sehr großen Werkstücken besonders bei Einsatz von tempe­riertem Schleiföl reali­siert werden
  • Sehr gut geeignet für die Herstellung von großen Folgeverbundwerkzeugen
  • Eine Kranbe­ladung ist von beiden Seiten möglich
  • Größte Spindel mit HSK A63-Schnitt­stelle, 102 Nm (S1)
Technische DatenRXU2000
Arbeitsraum2000 mm x 1800 mm x 800 mm
2400 mm x 1400 mm x 800 mm
Tisch­größe2000 mm x 1750 mm, T‑Nuten 22 mm, Abstand 170 mm2300 mm x 1750 mm, T‑Nuten 22 mm, Abstand 170 mm
Max. Durch­fahrhöhe Plananlage Spindel bis Nutentisch1000 mm950 mm
Werkstück­ge­wichtmax. 5.000 kgmax. 5.000 kg
Vorschub0–60.000 mm/min0–60.000 mm/min
Frässpindel (Standard)24.000 Upm, 67 Nm (S1), HSK A63, max. Werkzeug­durch­messer 35 mm, andere auf Anfrage
Werkzeug­wechsler86, optional mehr Plätze (Ketten­wechsler – haupt­zeit­par­allel bestückbar)
Messlaserseitlich am Tisch mit Späneschutzseitlich am Tisch mit Späneschutz
Späne­ent­sorgungmit 2 Schnecken in Späneförderer
Maschi­nen­ge­wicht~49,0 t~49,0 t
Platz­bedarfB 5510 mm x L 6500 mm (kann je nach Ausstattung variieren) x H 4350 mmB 5510 mm x L 6500 mm (kann je nach Ausstattung variieren) x H 4350 mm
Technische DatenRXU2600
Arbeitsraum2600 mm x 1800 mm x 800 mm3000 mm x 1400 mm x 800 mm
Tisch­größe2600 mm x 1750 mm , T‑Nuten 22 mm, Abstand 170 mm2900 mm x 1750 mm, T‑Nuten 22 mm, Abstand 170 mm
Max. Durch­fahrhöhe Plananlage Spindel bis Nutentisch1000 mm950 mm
Werkstück­ge­wichtmax. 6.000 kgmax. 6.000 kg
Vorschub0–60.000 mm/min0–60.000 mm/min
Frässpindel (Standard)24.000 Upm, 67 Nm (S1), HSK A63, max. Werkzeug­durch­messer 35 mm, andere auf Anfrage
Werkzeug­wechsler86, optional mehr Plätze (Ketten­wechsler – haupt­zeit­par­allel bestückbar)
Messlaserseitlich am Tisch mit Späneschutzseitlich am Tisch mit Späneschutz
Späne­ent­sorgungmit 2 Schnecken in Späneförderer
Maschi­nen­ge­wicht~55,0 t~55,0 t
Platz­bedarfB 5510 mm x L 7965 mm (kann je nach Ausstattung variieren) x H 4350 mmB 5510 mm x L 7965 mm (kann je nach Ausstattung variieren) x H 4350 mm

Download Stellplan RXU2000

Download Stellplan RXU2600
