RXP500DSC – 5‑Achsmaschine
Minimale Störkanten und optimale Zugänglichkeit für 5‑Achsbearbeitungen mit großem Schwenkbereich
- Trägheitsmomente gegenüber RXP500DS weiter reduziert, daher keine Bremse in der C‑Achse
- Werkstück im Zentrum der Schwenkachse
→ nur kleine Ausgleichsbewegungen - Spezielle Röders Geometriekompensation
| Technische Daten | |
|---|---|
| Arbeitsraum | 450 mm x 455 mm x 240 mm |
| Schwenkbereich | +/-115 Grad |
| Drehbereich | nahezu beliebig |
| Tischgröße | 200 mm (integrierte Futter möglich) |
| Werkstückgewicht | max. 30 kg |
| Vorschub | 0–42.000 mm/min |
| Frässpindel (Standard) | 42.000 Upm, 14 kW, HSK E40, maximaler Werkzeugdurchmesser 16 mm (andere auf Anfrage) |
| Werkzeugwechsler | 21 (linear), optional 35 oder mehr Plätze, (Kettenwechsler – hauptzeitparallel bestückbar) integrierter Messlaser |
| Späneentsorgung | in 2 Spänekästen oder optional über Späneförderer |
| Maschinengewicht | ~6,5 t |
| Platzbedarf | B 2710 mm x L 2350 mm x H 2350 mm |
- Hocheffizient durch große Steifigkeit und optimale Aufteilung der Massenträgheiten

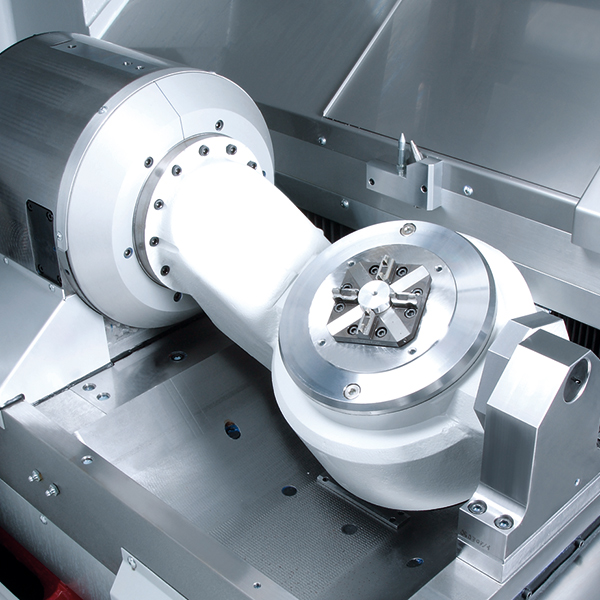

- Zweiseitige Lagerung der C‑Achse für hohe Stabilität und Präzision
- Hochauflösende optische Geber in allen Achsen
- Leistungsstarke verschleißfreie Direktantriebstechnik in allen Achsen
- Spezielle Röders 5‑Achs-Geometriekompensation für höchste Genauigkeit auch bei langen Bearbeitungen
- Hochgenaue Temperierung der Maschinenelemente
- Schwenkrichtung der C‑Achse quer zur X‑Achse zwecks dynamischer Entkopplung
- Scheiben sehr nah am Arbeitsraum, von zwei Seiten einsehbar
- Futter für unterschiedliche Palettensysteme in C‑Tisch integrierbar
